GK10平面丙酮氣體傳感器
當環境空氣中有被檢測氣體存在時傳感器電導率發生變化，該氣體的濃度越高，傳感器的電導率就越高。
GK10型氣體傳感器是丙酮傳感器。采用多層厚膜制造工藝，在微型陶瓷基片上的兩面分別形成加熱器和金屬氧化物半導體氣敏層，用電極引線引出，經TO-5金屬外殼封裝而成。當環境空氣中有被檢測氣體存在時傳感器電導率發生變化，該氣體的濃度越高，傳感器的電導率就越高。采用簡單的電路即可將這種電導率的變化轉換為與氣體濃度對應的輸出信號。
特點：
l 低功耗
l 壽命長
l 成本低
l 體積小
l 對低濃度污染氣體靈敏度高
l 應用電路簡單
主要應用：
l 丙酮測試儀及模組
產品型號 | GK10 | ||
產品類型 | 平面半導體氣敏元件 | ||

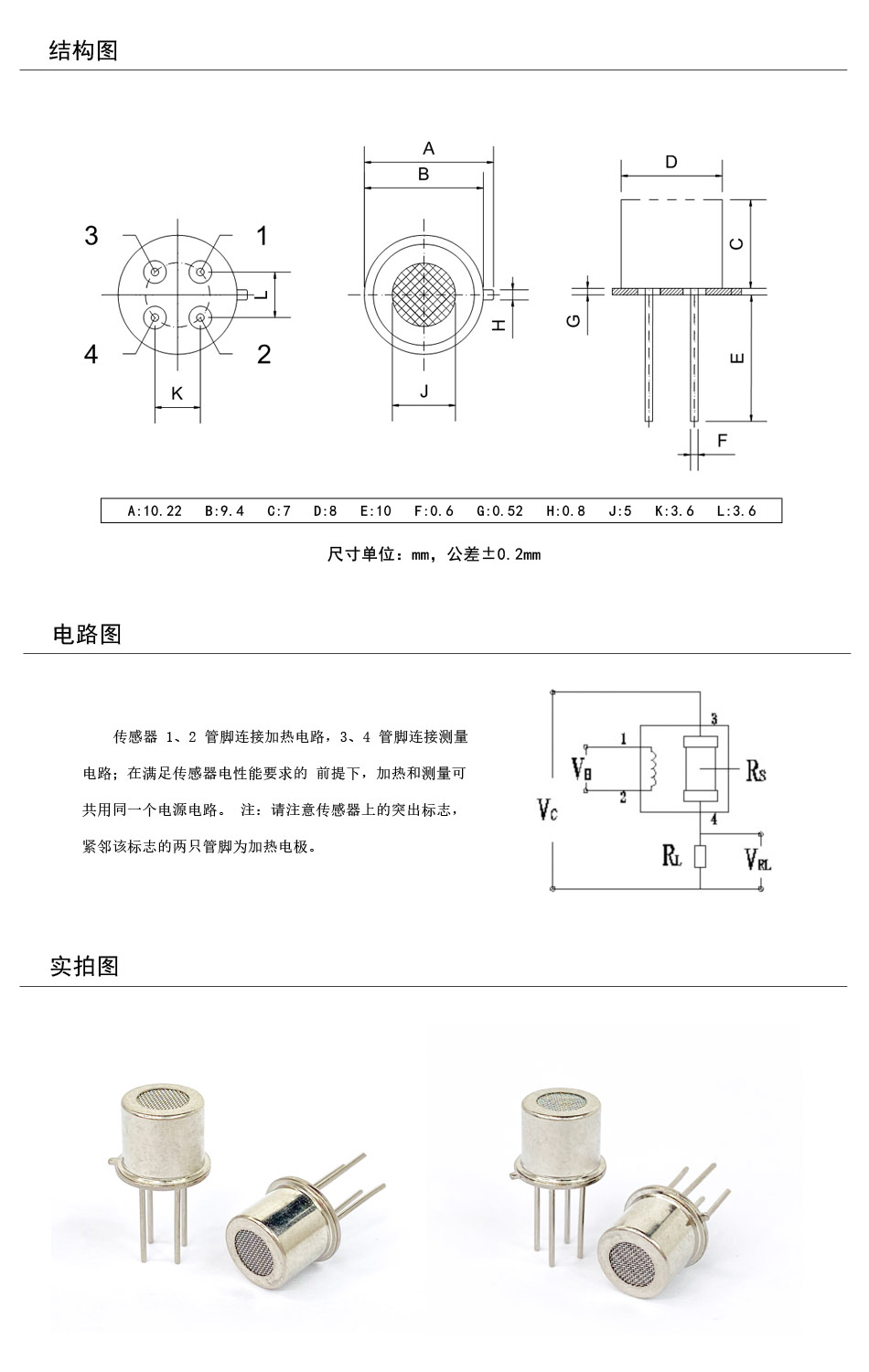

標準封裝 | TO-5 | ||
檢測氣體 | 丙酮 | ||
檢測濃度 | 0-5ppm(丙酮) | ||
標準 電路 條件 | 回路電壓 | VC | ≤24V DC |
加熱電壓 | VH | 5V±0.1V ACorDC | |
負載電阻 | RL | 可調 | |
標準 測試 條件 下氣 敏元 件特 性 | 加熱電阻 | RH | 85Ω±10Ω（室溫） |
加熱功耗 | PH | ≤260mW | |
敏感體 電阻 | RS | 5KΩ-50KΩ(in 5ppm丙酮 ) | |
靈敏度 | S | Rs(in air)/Rs(5ppm丙酮)≥5 | |
濃度斜率 | α | ≤0.6(R10ppm/R5ppm丙酮) | |
標準測試 條件 | 溫度、濕度 | 20℃±2℃；65%±5%RH | |
標準測試電路 | VC:2.5V±0.1V；VH:2.5V±0.1V | ||
預熱時間 | 不少于48小時 | ||
無
