GK-Q4管式甲烷氣體傳感器
當環境空氣中有被檢測氣體存在時傳感器電導率發生變化，該氣體的濃度越高，傳感器的電導率就越高。
GK-Q4型氣體傳感器是甲烷氣體傳感器。傳感器所使用的氣敏材料是在清潔空氣中電導率較低的二氧化錫(SnO2)。當傳感器所處環境中存在可燃氣體時，傳感器的電導率隨空氣中可燃氣體濃度的增加而增大。使用簡單的電路即可將電導率的變化轉換為與該氣體濃度相對應的輸出信號。
特點：
l 抗酒精
l 穩定好、壽命長
l 成本低
l 體積小
l 應用電路簡單
主要應用：
● 用于家庭、工廠、商業用所的可燃氣體泄漏監測裝置，防火/安全探測系統。
● 可燃氣體泄漏報警器，氣體檢漏儀。
產品型號 | GK-Q4 | ||
產品類型 | 平面半導體氣敏元件 | ||
標準封裝 | 膠木、金屬罩 | ||
檢測氣體 | 甲烷、天燃氣 | ||
檢測濃度 | 300-10000ppm(甲烷、天燃氣) | ||
標準 電路 條件 | 回路電壓 | VC | ≤24V DC |
加熱電壓 | VH | 5.0V±0.1V ACorDC | |
負載電阻 | RL | 可調 | |
標準 測試 條件 下氣 敏元 件特 性 | 加熱電阻 | RH | 25Ω±5Ω（室溫） |
加熱功耗 | PH | ≤950mW | |
輸出電壓 | Vs | Vs 2.5V～4.0V (in 5000ppm CH4） | |
敏感體 電 阻 | RS | 1KΩ-20KΩ(in 5000ppm 甲烷) | |
靈敏度 | S | Rs(in air)/Rs(5000ppm甲烷)≥5 | |
濃度斜率 | α | ≤0.8(R5000ppm/R3000ppm甲烷) | |
標準測試條件 | 溫度、濕度 | 20℃±2℃；65%±5%RH | |

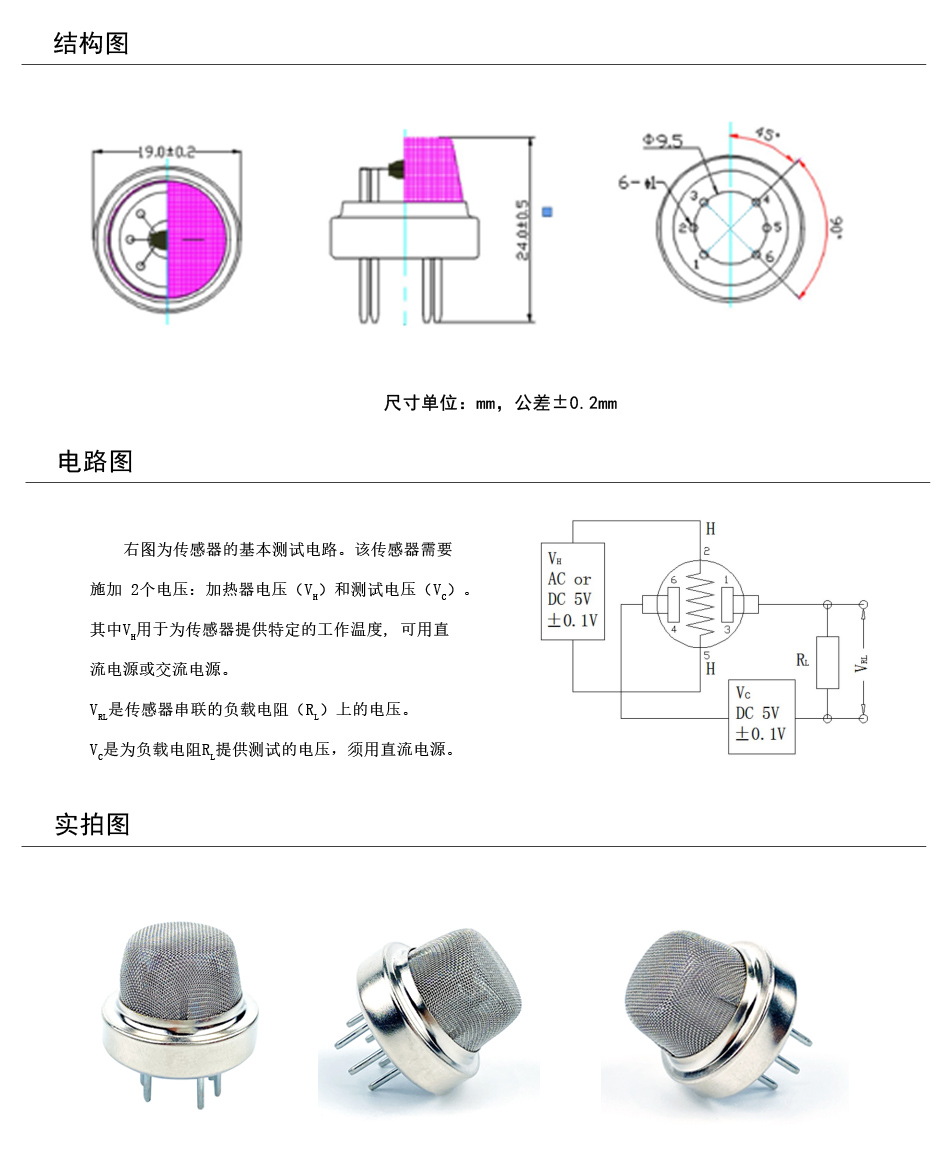

標準測試電路 | Vc:5.0V±0.1V； VH: 5.0V±0.1V | ||
預熱時間 | 不少于48小時 | ||
