GK6平面丙烷氣體傳感器
當環境空氣中有被檢測氣體存在時傳感器電導率發生變化，該氣體的濃度越高，傳感器的電導率就越高。

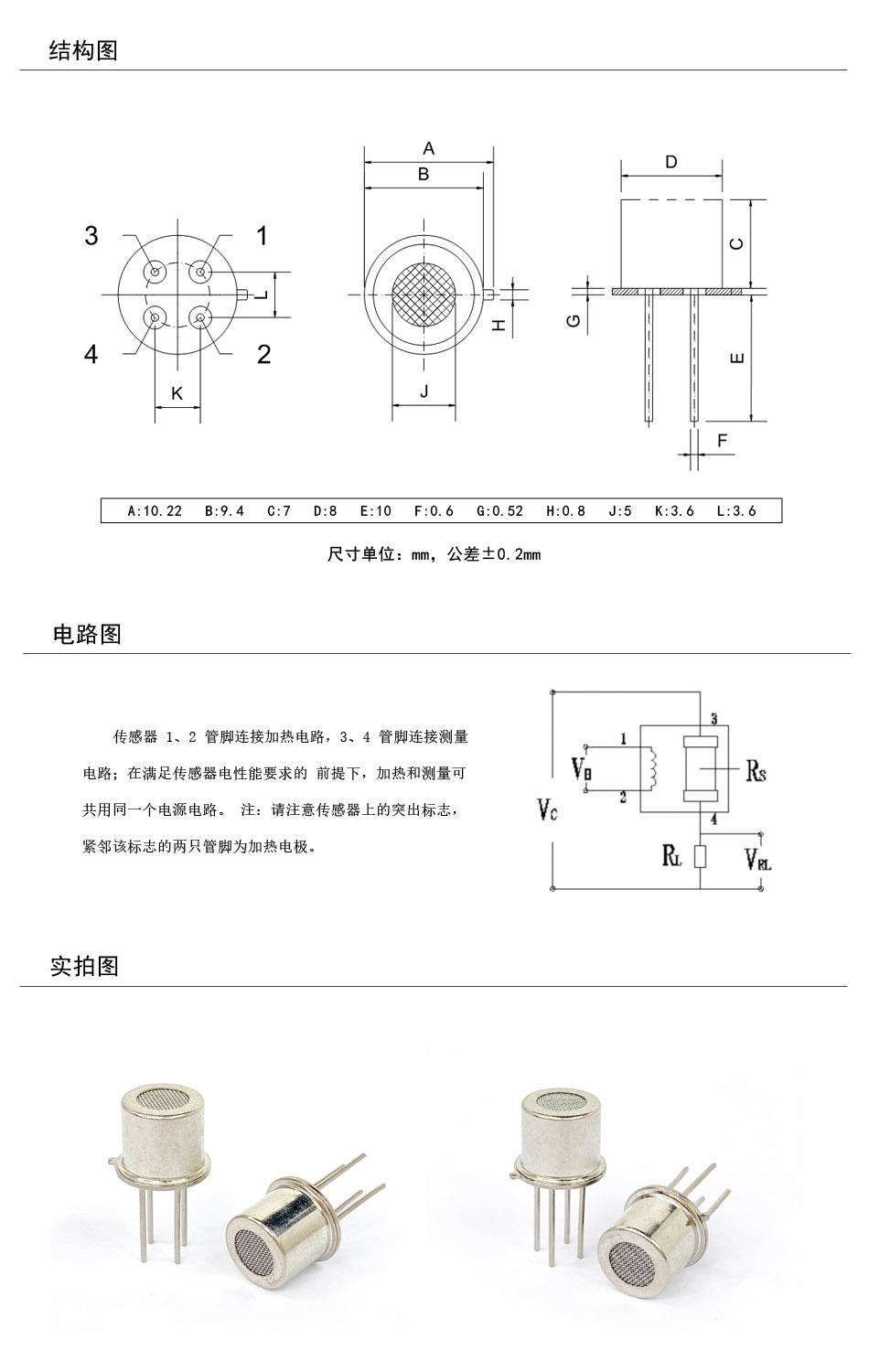

GK6-型氣體傳感器是丙烷氣體傳感器。采用多層厚膜制造工藝，在微型陶瓷基片上的兩面分別形成加熱器和金屬氧化物半導體氣敏層，用電極引線引出，經TO-5金屬外殼封裝而成。當環境空氣中有被檢測氣體存在時傳感器電導率發生變化，該氣體的濃度越高，傳感器的電導率就越高。采用簡單的電路即可將這種電導率的變化轉換為與氣體濃度對應的輸出信號。
特點：
低功耗
穩定好、壽命長
成本低
體積小
應用電路簡單
主要應用：
● 用于家庭、工廠、商業用所的可燃氣體泄漏監測裝置，防火/安全探測系統。
● 可燃氣體泄漏報警器，氣體檢漏儀。
產品型號 | GK6 | ||
產品類型 | 平面半導體氣敏元件 | ||
標準封裝 | TO-5 | ||
檢測氣體 | 丙烷、液化石油氣 | ||
檢測濃度 | 100～10000ppm(丙烷) | ||
標準 電路 條件 | 回路電壓 | VC | ≤5V DC |
加熱電壓 | VH | 5.0V±0.1V ACorDC | |
負載電阻 | RL | 可調 | |
標準 測試 條件 下氣 敏元 件特 性 | 加熱電阻 | RH | 55Ω±10Ω（室溫） |
加熱功耗 | PH | ≤320mW | |
敏感體 電 阻 | RS | 1KΩ-20KΩ(in 2000ppm 丙烷) | |
靈敏度 | S | Rs(in air)/Rs(in 2000ppm丙烷)≥10 | |
濃度斜率 | α | ≤0.8(R2000ppm/R1000ppm丙烷) | |
標準測試條件 | 溫度、濕度 | 20℃±2℃；30%±10%RH | |
標準測試電路 | Vc:5.0V±0.1V； VH: 5.0V±0.1V | ||
預熱時間 | 不少于48小時 | ||
